Улучшение проводки цепи домашнего освещения с помощью клеммных колодок

При модернизации или ремонте цепей домашнего освещения, особенно в местах общего пользования, таких как гостиная, главная спальня, вторая спальня и кабинет, с использованием клеммные колодки может значительно улучшить как ясность проводки, так и эффективность обслуживания. Вместо традиционного метода скручивания проводов клеммные колодки предлагают более безопасное, аккуратное и профессиональное решение для переноса и подключения проводов.

Зачем использовать клеммные колодки в цепях освещения?

Клеммные колодки позволяют организовать и надежно соединить основные линии электропередач и схемы управления освещением каждой комнаты. Компактный размер и структурированная конструкция делают их идеальными для слаботочных цепей, таких как освещение жилых помещений.

Например, 4-позиционная клеммная колодка может эффективно управлять цепями освещения четырех отдельных комнат. Вот как:

1. Основные провода: для подачи питания от выключателя освещения используйте медные провода сечением 2,5 мм².

2. Провода управления освещением: для подключения отдельных выключателей и патронов ламп используйте медные провода сечением 1,5 мм².

Пошаговое руководство по подключению

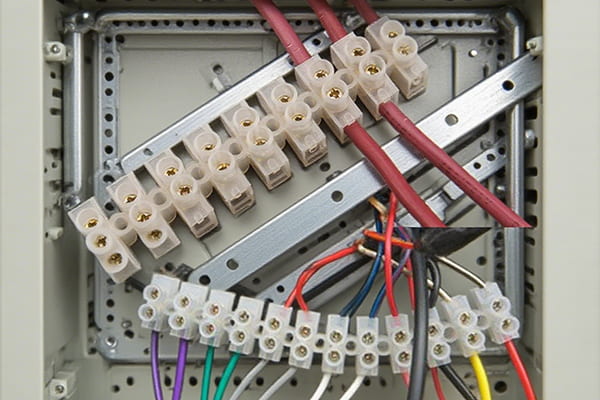

1. Планирование в распределительной коробке

Установите в распределительной коробке для освещения автоматический выключатель малой мощности (например, 6 А). Выберите подходящее место для монтажа клеммной колодки внутри коробки — либо на свободной DIN-рейке, либо на фиксированном месте. Закрепите колодку отверткой.

2. Подключение основных проводов питания

От выключателя освещения проведите провод под напряжением сечением 2,5 мм².

Снимите около 8 мм изоляции и вставьте ее в левое отверстие первой позиции на клеммной колодке. Затяните винт, чтобы закрепить.

Затем возьмите нейтральный провод из нейтральной шины, вставьте его в правое отверстие того же места и также закрепите.

3. Разветвленная проводка для каждой комнаты

Гостиная: Подключите провод под напряжением 1,5 мм² к левому отверстию позиции 2 и проведите его к входу выключателя света. Подключите выход выключателя к клемме под напряжением патрона лампы. Завершите цепь, подключив нейтральную клемму патрона лампы к правому отверстию позиции 2.

Главная спальня: Повторите тот же процесс, используя позицию 3 клеммной колодки.

Вторая спальня и кабинет: используйте позицию 4 для подключения соответствующих цепей для каждой комнаты.

4. Окончательное тестирование и прокладка кабелей

После завершения всех подключений:

Включите выключатель освещения.

Проверьте каждый переключатель, чтобы убедиться в правильной работе освещения.

В целях безопасности закройте все неиспользуемые клеммные отверстия изоляционной лентой.

Приведите в порядок внутреннюю проводку, чтобы распределительная коробка выглядела профессионально и без помех.

Преимущества использования клеммных колодок в домашнем освещении

1. Более простое обслуживание

Если в будущем лампочка выйдет из строя, вы сможете изолировать и проверить отдельные ветви на клеммной колодке с помощью мультиметра. Это облегчает определение того, в чем неисправность: в проводе, выключателе или светильнике — гораздо эффективнее, чем поиск неисправностей в скрученных соединениях проводов.

2. Стандартизированная, безопасная проводка

Клеммные колодки обеспечивают четкое разделение фазных и нейтральных ветвей, помогая электрикам и домовладельцам легко отслеживать каждую цепь. Этот структурированный подход соответствует стандартам электробезопасности, сводя к минимуму такие риски, как ослабление соединений, искры или короткие замыкания, вызванные плохой изоляцией или перекрытием проводов.

В современной жилой электропроводке клеммные колодки предлагают чистое, безопасное и эффективное решение для цепей освещения. Независимо от того, являетесь ли вы профессиональным установщиком или любителем DIY, включение клеммных колодок в систему освещения вашего дома не только повышает безопасность и простоту использования, но и гарантирует, что будущее обслуживание станет простой задачей. С помощью всего лишь нескольких инструментов и правильной клеммной колодки вы можете уверенно обновить электрическую инфраструктуру вашего дома.
